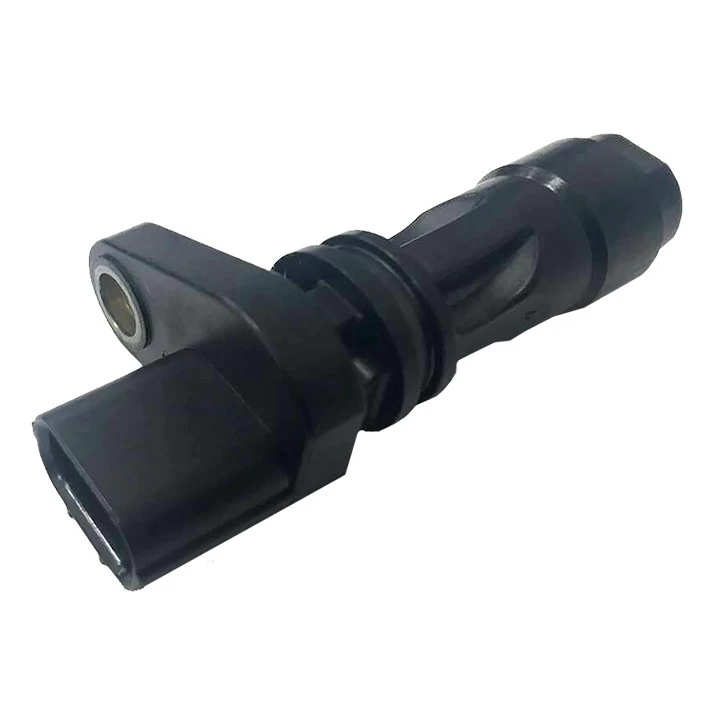

Reemplaza: HONDA: 37500-PNA-003 / 37500-PNB-003 / 15503L23 DENSO: 15512225

Aplicación: Honda: Civic Mk1 Saloon 1.3 1980->1983, Civic Mk6 Hatch 2.0 i Sport/2.0 Type-R 2001->2005, Civic Mk6 Saloon 1.3 IMA 2003->2005, Civic Mk7 Hatch Type-R 2006-->, Civic Mk7 Saloon 1.3 Hybrid 2006-->, CR-V Mk2 SUV 2.0 2001->2006, FR-V 2.0 2005-->, Jazz Mk2 Hatch 1.3 2002->2008, Stream MPV 2.0 16V 2001-->

Data lançamento: 20171201

NCM: 85432000

Código de barras: 7899751920001

BT010 - Observações de teste: Este tipo de sensor requiere que un objeto metálico o un imán crucen su campo magnético para producir una variación en el voltaje de salida. Para realizar la prueba, siga el procedimiento: 1. Conecte el ramal de prueba de módulos (RM02) a los pines del sensor “B+”, “OUT” y “GND” como se muestra en la imagen 2. Conecte la Resistencia Auxiliar (RA01) entre los pines “B+” y “OUT” del sensor 3. Active el módulo de prueba “Módulos/Bobinas” y observe los LED Rojo y Verde en “SENSOR” 4. Pase un objeto metálico (hierro) de manera rápida y constante de un lado a otro muy cerca del sensor. Los LED deben encenderse y apagarse alternativamente cada vez que el objeto pasa el sensor 5. Algunos sensores pueden generar una señal de muy bajo voltaje en la salida, lo que dificulta la visualización

BT010 - Imagem de como realizar os testes: 37845

BT010 - Ordem: SIGNAL - +
