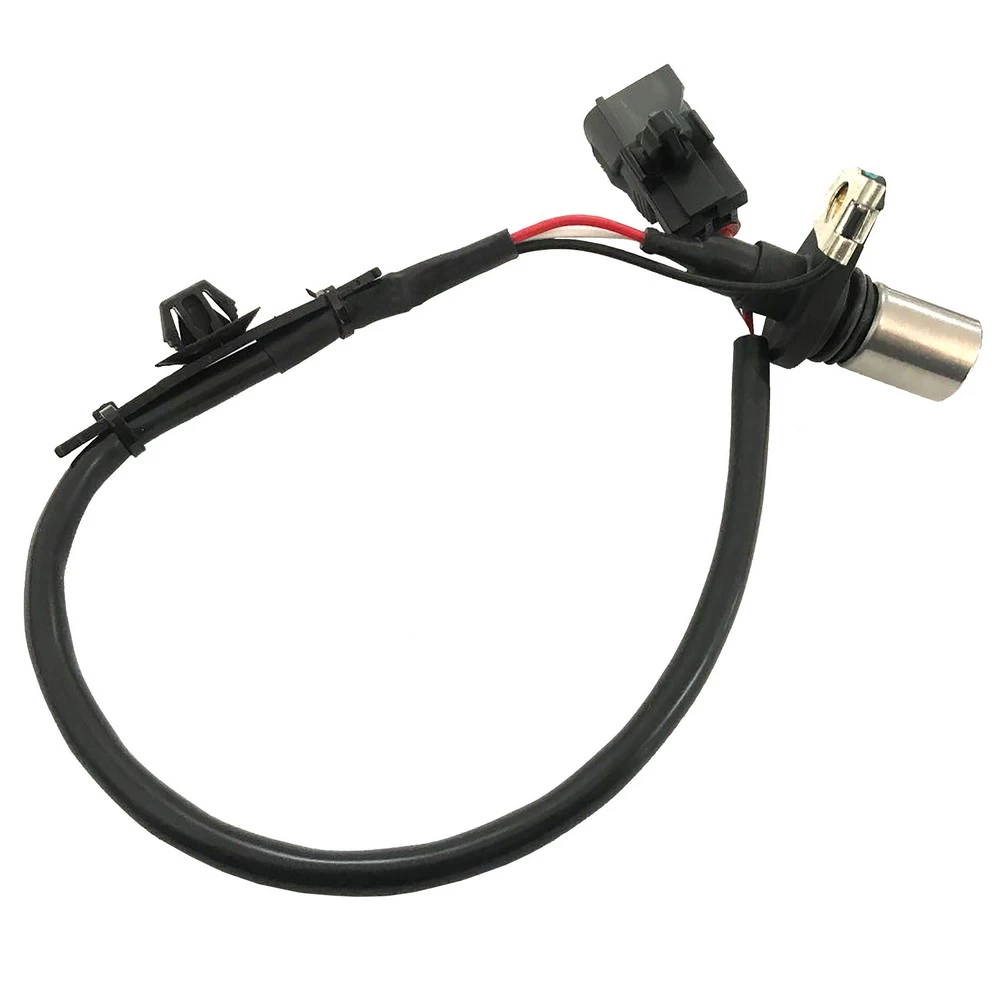

Reemplaza: MOBILETRON: CS-J083 MTE-THOMSON: 70568 NGK: 81269 MEAT & DORIA: 87711

Aplicación: TOYOTA: AURIS 1.4 2007.2012, AVENSIS 1.6/1.8 2000->2008, AVENSIS Liftback 1.6/1.8 2000->2003, AVENSIS Kombi 1.6/1.8 2000->2003, AVENSIS Stufenheck 1.6/1.8 2003->2008, CELICA Coupe 1.8 16v 1999->2005, COROLLA Compact 1.4/1.6 1999->2002, COROLLA Liftback 1.4/1.6 1999->2002, COROLLA 1.4/1.6 1999->2001, COROLLA Kombi 1.4/1.6 16v 2000->2001, COROLLA Stufenheck 1.6 2001.2008, COROLLA Verso1.6/1.8 2001->2004, MR 2 III 1.8 16v 1999->2007, RAV 4 II 1.8 2000->2005

NCM: 85432000

Código de barras: 7899751933025

BT010 - Observações de teste: Este tipo de sensor tiene tres terminales, pero solo dos están conectados a un inductor que genera las señales de voltaje cuando varía el campo magnético. El tercer terminal es un blindaje alrededor del cable para evitar interferencias y está conectado a tierra del vehículo. No necesita conectarlo en esta prueba.Para realizar la prueba, siga el procedimiento:1. En el módulo de prueba de sensores, ajuste la pantalla LCD para mostrar la frecuencia2. Conecte los cables de prueba de sensores (PU02) a las entradas disponibles “IN” y “GND” debajo de la pantalla LCD y los terminales más pequeños en el sensor a ensayar, como se muestra en la imagen3. Conecte la Bobina Auxiliar (BA01) a las entradas “R/EXT” y “NEG” disponibles en el módulo de prueba de bobinas. Esto generará el campo magnético requerido para la operación del sensor4. Active el módulo de prueba de “Módulos/Bobinas” y acerque la punta de la Bobina Auxiliar a la punta del sensor de velocidad. El sensor comenzará a generar la señal y la pantalla LCD debe mostrar el valor de la frecuencia de funcionamiento del sensor5. La frecuencia se puede cambiar entre 50Hz y 400Hz presionando el botón de velocidad en el módulo de prueba de “Módulos/Bobinas” y, al cambiar la velocidad, la frecuencia que se muestra en la pantalla LCD también debe variar

BT010 - Imagem de como realizar os testes: 37850

BT010 - Ordem: SIGNAL -
