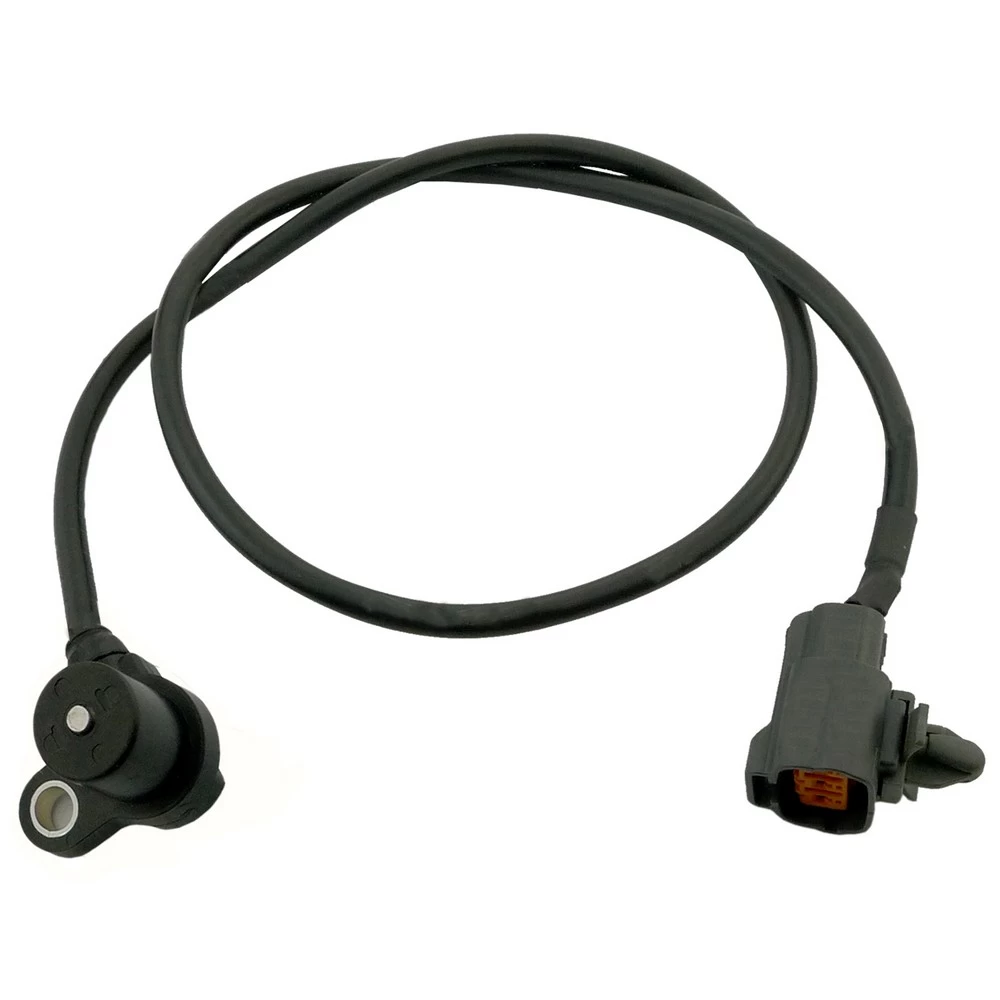

Reemplaza: Mazda: J5T15072, KL4718221 Bremi: 60394

Aplicación: Mazda: Millenia 1995->2002, Xedos 9 2.0 24V 1993->2000

NCM: 84099190

Código de barras: 7899751926591

BT010 - Observações de teste: Este tipo de sensor tiene tres terminales, pero solo dos están conectados a un inductor que genera las señales de voltaje cuando varía el campo magnético. El tercer terminal es un blindaje alrededor del cable para evitar interferencias y está conectado a tierra del vehículo. No necesita conectarlo en esta prueba.Para realizar la prueba, siga el procedimiento:1. En el módulo de prueba de sensores, ajuste la pantalla LCD para mostrar la frecuencia2. Conecte los cables de prueba de sensores (PU02) a las entradas disponibles “IN” y “GND” debajo de la pantalla LCD y los terminales más pequeños en el sensor a ensayar, como se muestra en la imagen3. Conecte la Bobina Auxiliar (BA01) a las entradas “R/EXT” y “NEG” disponibles en el módulo de prueba de bobinas. Esto generará el campo magnético requerido para la operación del sensor4. Active el módulo de prueba de “Módulos/Bobinas” y acerque la punta de la Bobina Auxiliar a la punta del sensor de velocidad. El sensor comenzará a generar la señal y la pantalla LCD debe mostrar el valor de la frecuencia de funcionamiento del sensor5. La frecuencia se puede cambiar entre 50Hz y 400Hz presionando el botón de velocidad en el módulo de prueba de “Módulos/Bobinas” y, al cambiar la velocidad, la frecuencia que se muestra en la pantalla LCD también debe variar

BT010 - Imagem de como realizar os testes: 37854

BT010 - Ordem: - SIGNAL *
